[ RC-BOX 사용설명서 ]

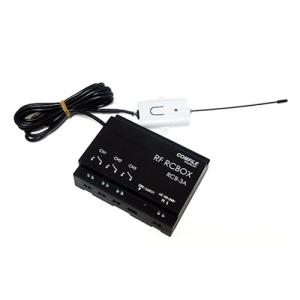

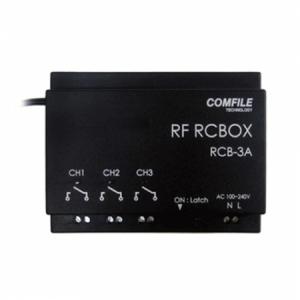

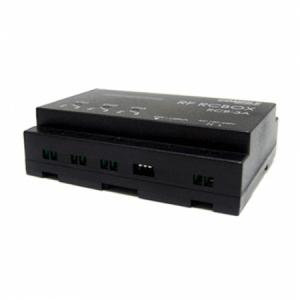

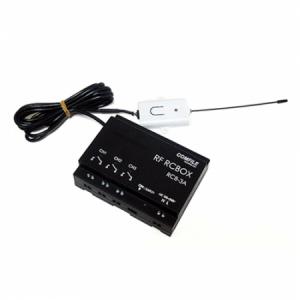

RF RC BOX 원격 릴레이 컨트롤 박스 안내

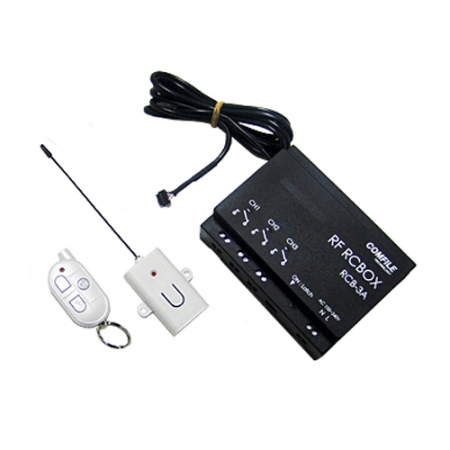

본 제품은 CRFM 리모콘으로 릴레이를 ON / OFF 제어할 수 있는 원격 제어용 컨트롤 박스입니다.
리모콘 버튼을 누르면 해당 릴레이가 동작하여 다양한 자동제어 장비를 무선으로 간편하게 제어할 수 있습니다.

기본 구성 및 동작

- 리모콘에 총 3개의 버튼 제공
- 각 버튼마다 개별 릴레이 1점씩 연결
- 버튼을 누르면 해당 릴레이가 ON 또는 OFF 동작

동작 모드 (딥 스위치 설정)

RC BOX 내부 딥 스위치를 통해 2가지 동작 모드를 선택할 수 있습니다.

1. 래치(Latch) 모드
- 버튼을 한 번 누르면 릴레이 ON
- 같은 버튼을 다시 누르면 릴레이 OFF
- 전등 스위치처럼 켜짐/꺼짐 상태 유지

2. 일반(모멘터리) 모드
- 버튼을 누르고 있는 동안만 릴레이 ON
- 버튼을 놓으면 릴레이 OFF
- 경보기, 임시 구동 장치 등에 적합

주요 특징

- CRFM 리모콘을 이용한 무선 릴레이 제어
- 자동제어 및 산업 현장의 원격 제어 용도
- 리모콘 1개로 여러 대의 RF RC BOX 제어 가능
  (한 사람이 여러 장비를 동시에 ON / OFF 가능)

전원 및 전기 사양

- 입력 전원 : AC 100 ~ 220V 전용
  ※ AC 전원 케이블 별도 판매 (2,200원)

- DC 12 ~ 24V 전원 사용 시 : RCB-3B 모델 선택
- 통신 방식 : FM 방식

- 릴레이 접점 사양
  · A접점 (NO)
  · 10A / 250VAC
  · 10A / 30VDC

- 수신 모듈 크기 (W × H × D)
  118.4 × 89.4 × 38.5 mm

사용 시 주의사항

- 동일 공간에서 여러 개의 RF RC BOX와 리모콘 사용 가능
- 단, 주파수 대역이 동일하여 동시에 동작시키는 것은 불가
- 시간차를 두고 조작하면 한 공간에서 여러 세트 사용 가능

자주 묻는 질문

Q. 거리는 얼마나 됩니까?
A. 방해 전파가 없는 개활지에서 최대 700m 정도입니다. 전파 간섭이 있을 경우 거리는 줄어들 수 있습니다.

Q. 같은 장소에서 여러 개를 사용할 수 있나요?
A. 동시에 조작하지 않는다면 동일 장소에서 여러 개 사용 가능합니다. 주파수는 같지만 어드레스가 다릅니다.

Q. 송신 리모콘 배터리 교체 주기는?
A. 사용 빈도에 따라 다르며, 하루 30~40회 사용 기준 약 1년입니다.

[주의]
유도성 부하 또는 용량이 큰 부하를 연결할 경우 반드시 릴레이, 마그네트, SSR 등의 계전기를 사용하시고, 계전기에는 반드시 서지(스파크) 킬러를 부착해 주십시오.
