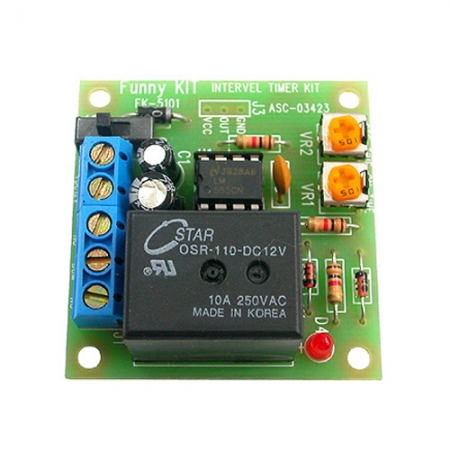

이 키트는 타이머 전용 IC LM555CN을 사용하여 구성한 타이머 회로로서

일정한 시간동안 ON/OFF를 반복하도록 구성한 반복형 타이머 키트입니다.

키트의 출력은 릴레이 접점 (AC250/10A or DC30V/10A)으로 출력되므록 구성되어 있습니다.

시간설정은 반고정 저항을 가변하여 설정하며 ON시간은 최대 13분, OFF시간은 최대 6분까지 설정 가능합니다.

본 키트는 아날로그형 타이머로서 약간의 오차는 있지만 안정된 특성을 가지고 있으므로 다양한 응용이 가능합니다.

- 입력전원 : DC12~15V

- 소비전류 : 최대 35mA

- 출력 : 릴레이 1접점 (AC250/10A or DC30V/10A)

- ON TIME : 0.5초 ~ 13분 - OFF TIME : 0.3초 ~ 6분

- PCB 크기 : 44.5×45.6 mm

* 조립시 주의사항 : IC 하단부의 JMP1(점퍼)부분을 필히 연결하셔야 합니다.

Q : 제품사양에 등록된 시간대를 조절하고 싶은데요. 어떻게 하면 되나요?

 A : 시간 조절하는 볼륨에 연결된 콘덴서의 용량을 변경함으로 가능합니다.

　 최대시간을 줄이시려면 콘덴서의 용량을 낮추시면 됩니다.

　 반대로 최대시간을 늘리시려면 콘덴서의 용량을 늘리시면 됩니다.

　 최대시간을 늘리시면 그만큼 정밀한 시간조정이 힘들다는것을 양지하시기 바랍니다.

    예 : 470uF을 10uF으로 교체하니 on 시간의 최대치가 10초로 줄어들었고, 100uF을 2.2uF으로 교체하니 off 시간 최대치가 6초로 조정되었습니다.

Q : 조립 후 전원을 인가하면 계속 on상태를 유지합니다. off가 되질 않아요?

 A : IC 불량일 가능성이 높습니다. 관련제품의 ic를 하나 더 구매하셔야 합니다. IC를 취급하실때 핀 부분을 잡지 마시고 body 부분을 잡고 취급하셔야 합니다. 정전기로 인해 불량 가능성이 높습니다. 특히..건조하면요..



- 본 제품 구입시 상세 매뉴얼이 함께 제공됩니다
